Koliko je vrijeme porasta optičkih primopredajnika?

U brzom razvoju moderne komunikacije, optički primopredajnici igraju ključnu ulogu. Kao pouzdan dobavljač optičkih primopredajnika, duboko sam uključen i u proizvodnju i u tehnološke aspekte ovih uređaja. Jedan od bitnih parametara o kojem često raspravljamo je "vrijeme porasta" optičkih primopredajnika.

Osnove vremena uspona

Počnimo sa osnovnim konceptom. Vrijeme porasta, u kontekstu optičkih primopredajnika, mjeri vrijeme potrebno da izlazni signal pređe sa specificirane niske vrijednosti na specificiranu visoku vrijednost. To je važna metrika jer odražava koliko brzo optički primopredajnik može prijeći iz isključenog stanja (ili stanja niske snage) u stanje uključeno (ili stanje velike snage).

Tipično, niska vrijednost je postavljena na 10% konačne amplitude signala, a visoka vrijednost je postavljena na 90% konačne amplitude. Ova standardna definicija pruža dosljedan način za poređenje performansi različitih optičkih primopredajnika.

Kada razmišljamo o jednostavnom električnom ili optičkom signalu, on se ne prebacuje odmah sa niskog na visoki. Postoji prolazni period tokom kojeg se signal postepeno povećava. Trajanje ove rampe je vrijeme uspona. Na primjer, u digitalnom komunikacijskom sistemu gdje se podaci prenose u diskretnim impulsima, vrijeme porasta određuje koliko brzo primopredajnik može poslati prednju ivicu impulsa.

Značaj vremena uspona

Zašto je vrijeme uspona tako ključno? Pa, u prijenosu podataka velikom brzinom, vrijeme porasta direktno utiče na brzinu prenosa podataka i kvalitet signala. U modernim mrežama, kao što su data centri, telekomunikacije i računarstvo visokih performansi, potražnja za većim brzinama podataka je nezasitna. Kraće vrijeme porasta omogućava brži prijelaz signala, što zauzvrat omogućava veće brzine prijenosa podataka.

Hajde da razmotrimo scenario gde prenosimo podatke veoma velikom brzinom. Ako je vrijeme porasta predugo, pojedinačni impulsi u toku podataka mogu početi da se preklapaju. Ovo preklapanje, poznato kao inter-simbol interferencija (ISI), može ozbiljno degradirati kvalitet signala i otežati prijemniku da precizno dekodira prenesene podatke. Kao rezultat toga, sistem može imati visoke stope grešaka, što dovodi do smanjene pouzdanosti i performansi.

Na primjer, u a10Gbps SFP+ aktivni optički kabel, kratko vrijeme porasta je bitno kako bi se osiguralo da se brzina podataka od 10 gigabita u sekundi može održati bez značajne degradacije signala. Primopredajnik mora biti u stanju da brzo prelazi između 0s i 1s, a kratko vrijeme porasta olakšava ovo brzo prebacivanje.

Faktori koji utiču na vreme porasta

Brojni faktori doprinose vremenu porasta optičkog primopredajnika. Jedan od primarnih faktora je dizajn i karakteristike poluvodičkih komponenti unutar primopredajnika. Diode koje emituju svjetlost (LED) i laserske diode se obično koriste kao izvori svjetlosti u optičkim primopredajnicima. Fizička svojstva ovih dioda, kao što su vrijeme rekombinacije nosioca i pogonska struja, mogu značajno utjecati na vrijeme porasta.

Na primjer, u laserskoj diodi, vrijeme koje je potrebno nosačima da se rekombinuju i emituju fotone određuje koliko brzo se izlaz svjetlosti može povećati. Ako je vrijeme rekombinacije nosioca dugo, vrijeme porasta optičkog signala također će biti dugo. Proizvođači često optimiziraju dizajn poluvodičkih uređaja kako bi minimizirali ovo vrijeme rekombinacije i smanjili vrijeme porasta primopredajnika.

Drugi faktor je električno kolo povezano sa primopredajnikom. Pogonski krug koji daje električni signal izvoru svjetlosti mora biti dizajniran tako da isporučuje brzo rastući električni impuls. Kapacitet i otpor u kolu mogu usporiti prijelaz električnog signala, čime se povećava vrijeme porasta. Napredne tehnike dizajna kola, kao što je upotreba komponenti niske kapacitivnosti i preklopnih elemenata velike brzine, koriste se da bi se smanjio uticaj ovih električnih faktora na vreme porasta.

Optička sprega i prijenosni medij također igraju ulogu. Gubici u optičkom vlaknu, kao što su hromatska disperzija i slabljenje, mogu uzrokovati da se optički signal širi u vremenu, efektivno povećavajući vrijeme porasta. Kada se koriste različite vrste optičkih vlakana, karakteristike vremena porasta primopredajnika mogu varirati. Na primjer, jednomodna vlakna općenito imaju nižu disperziju u usporedbi s multimodnim vlaknima, što može pomoći u održavanju kraćeg vremena uspona za prijenose na velike udaljenosti.

Vrijeme porasta u različitim tipovima optičkih primopredajnika

Različiti tipovi optičkih primopredajnika imaju različite zahtjeve i tipične vrijednosti vremena porasta. Pogledajmo neke uobičajene tipove primopredajnika.

The622Mbps SFPje primopredajnik relativno male brzine. Pri ovoj brzini podataka, zahtjevi za vremenom porasta nisu tako strogi kao kod primopredajnika veće brzine. Međutim, još uvijek je potrebno razumno vrijeme porasta kako bi se osigurao pouzdan prijenos podataka. Vrijeme porasta za 622Mbps SFP primopredajnik je obično u rasponu od nekoliko nanosekundi.

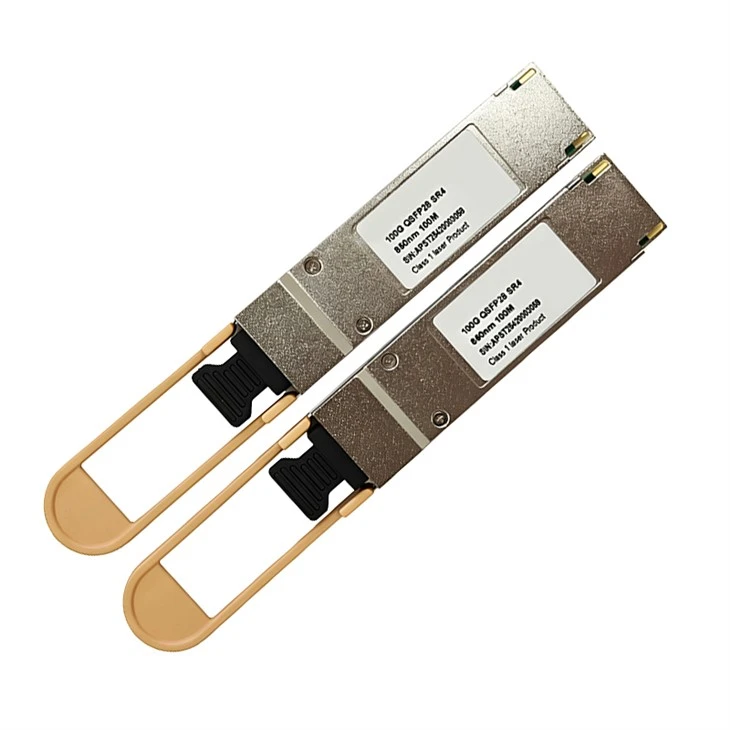

Krećući se na ljestvici brzine,100Gbps QSFP28dizajniran je za aplikacije u podatkovnim centrima velike brzine. Sa mnogo većom brzinom podataka, vrijeme porasta mora biti izuzetno kratko. Ovi primopredajnici često imaju vremena porasta u opsegu ispod nanosekunde. Postizanje tako kratkog vremena porasta zahtijeva naprednu tehnologiju poluvodiča, električna kola visokih performansi i pažljiv optički dizajn.

The400Gbps QSFP - DD aktivni optički kabelpredstavlja sljedeću generaciju brzih optičkih primopredajnika. Pri ovoj brzini podataka, zahtjevi za vremenom porasta su još zahtjevniji. Primopredajnik mora biti u stanju da prebaci signale nevjerovatno brzim tempom kako bi podržao brzinu prijenosa podataka od 400 gigabita u sekundi. Vrijeme porasta za ove primopredajnike je obično reda pikosekundi, što zahtijeva najsavremeniju tehnologiju i proizvodne procese.

The emerging800G OSFP112 i QSFP - DDprimopredajnici pomeraju granice još dalje. Kako se brzina podataka udvostručuje sa 400G na 800G, vrijeme porasta mora biti još kraće kako bi se izbjegle inter-simbolske smetnje i održao integritet signala. Ovi primopredajnici su na čelu optičke komunikacijske tehnologije, a istraživački i razvojni napori su usmjereni na postizanje najkraćeg mogućeg vremena porasta.

Mjerenje vremena porasta

Precizno mjerenje vremena porasta optičkog primopredajnika ključno je i za proizvođače i za korisnike. Postoji nekoliko dostupnih metoda za mjerenje vremena uspona. Jedan uobičajeni pristup je korištenje osciloskopa. Optički izlaz primopredajnika se prvo pretvara u električni signal pomoću fotodetektora. Električni signal se zatim dovodi u osciloskop, koji može prikazati valni oblik signala. Osciloskop može mjeriti vremensku razliku između 10% i 90% amplitudnih tačaka signala, dajući vrijeme porasta.

Druga metoda je korištenje sistema za uzorkovanje velike brzine. Ovi sistemi su dizajnirani da hvataju signale velike brzine sa velikom preciznošću. Oni mogu pružiti preciznija mjerenja vremena porasta, posebno za vrlo kratka vremena porasta u brzim primopredajnicima.

Naša predanost kao dobavljač

Kao dobavljač optičkih primopredajnika, posvećeni smo pružanju visokokvalitetnih proizvoda sa odličnim performansama vremena porasta. Mnogo ulažemo u istraživanje i razvoj kako bismo poboljšali dizajn naših primopredajnika i smanjili vrijeme porasta. Naši proizvodni procesi su pažljivo kontrolirani kako bi se osigurala konzistentnost i pouzdanost u vremenu porasta svakog primopredajnika.

Također nudimo sveobuhvatnu tehničku podršku našim klijentima. Bilo da ste mrežni inženjer, operater centra podataka ili sistemski integrator, naš tim stručnjaka može vam pomoći da odaberete pravi optički primopredajnik na osnovu vaših specifičnih zahtjeva vremena porasta. Razumijemo da različite aplikacije imaju različite potrebe i posvećeni smo pružanju prilagođenih rješenja.

Zaključak

U zaključku, vrijeme porasta optičkih primopredajnika je kritičan parametar koji direktno utiče na performanse i brzinu prenosa podataka modernih komunikacionih sistema. Kako tehnologija nastavlja da napreduje, a potražnja za višim brzinama podataka raste, važnost kratkog vremena uspona će se samo povećavati.

Ako ste na tržištu optičkih primopredajnika i zabrinuti ste za vrijeme porasta i druge parametre performansi, pozivamo vas da nas kontaktirate radi razgovora o nabavci. Naš tim profesionalaca spreman je da Vam pomogne u pronalaženju najboljih rješenja za Vaše specifične potrebe.

Reference

• "Optički komunikacijski sistemi" Gerda Keizera
• "Digitalni dizajn velike brzine: Priručnik crne magije" Howarda Johnsona i Martina Grahama
